立式磨粉机工作原理及结构图_哪个厂家好？

立式磨粉机也称立磨机，有些朋友可能还不太了解，因其是一款新型磨粉设备，采用新型料床粉磨和部分外循技术，结合市场实际情况，潜心研究开发的大型高产节能粉磨产品，广泛用于水泥、建材、冶金、化工和非金属矿等行业，关于其工作原理、结构、型号及价格等内容，这里都有详细介绍。

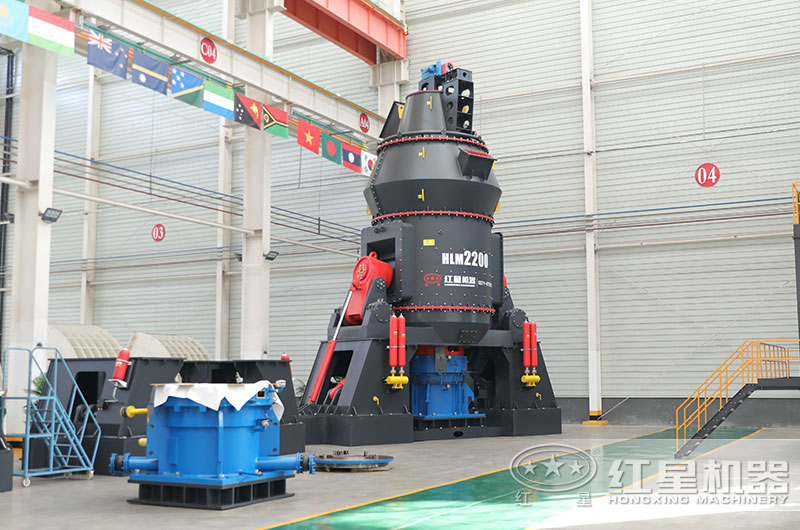

立式磨粉机图片

一、立式磨粉机工作原理及结构图

立式磨粉机是集粉磨、分级、烘干、输送于一体，工艺流程简单，可将块状、颗粒状及粉状原料磨成所要求的粉状物料，布局紧凑，占地面积小，可露天布置，建筑费用降低。

立式磨粉机工作原理：

主电机通过减速机带动磨盘转动，固定的磨辊沿磨盘滚道自转，物料从下料口落到磨盘中央，在离心力的作用下，从磨盘中央向边缘匀速移动，经过粉磨滚道时，受到磨辊的碾压，碾磨力由液压加载系统提供，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。

烘干与粉磨同时进行，一次热风通过风环均匀进入磨盘周围，将经过辗磨从磨盘上切向甩出的粉碎物料烘干并输送到上部选粉机处，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨（内循环），合格的细粉随气流一起出磨，被系统集粉器收集，即为成品；而少部分难粉碎且一次风吹不起的较大颗粒、杂质等通过风环跌落至磨机下部一次风室被刮料装置排出机外，或经输送设备由进料口进入立磨机重新粉磨（外循环）。

立式磨粉机工作现场视频

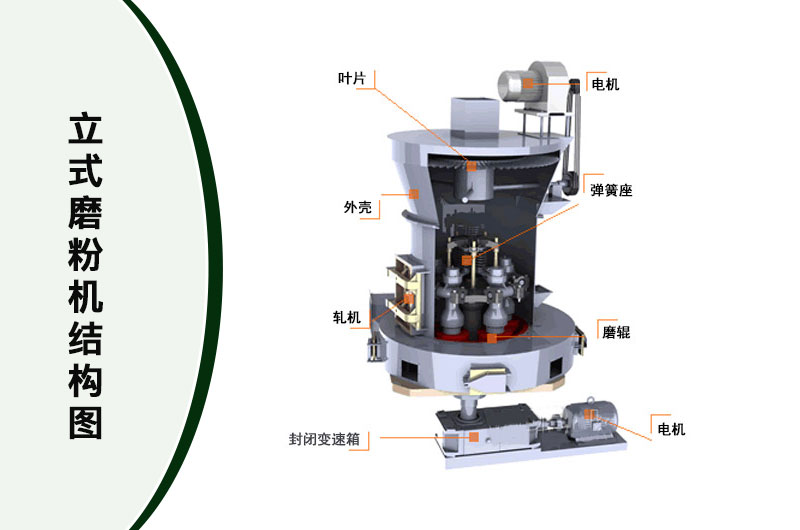

立式磨粉机结构：

主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成，其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

二、立式磨粉机哪个厂家好？

立式磨粉机哪个厂家好？要综合来看，设备性能、产量需求、成品粒度以及价格、售后等情况，因其是近两年新型设备，目前市场上大概有十几家，其中河南红星机器厂家，从各方面来看是很不错，立式磨粉机问世没有多久就受到大家好评，好用又实惠。

设备性能：

辊盘结构设计合理，辗磨曲线长、辗磨面积大，采用磨辊在磨盘上直接碾压磨碎物料，能耗低，和球磨系统相比节约能耗30%-40%。

釆用全自动控制系统，实现远程操控，外置独立稀油润滑站，方便油品更换，液压检修装置可以方便的使磨辊翻出机外，磨辊辊套更换和磨辊检修方便快捷。

釆用动态环保选粉机，粒度分布集中，粒形好，变频调速，产品细度调整方便，粉磨的同时成品及时选出，减少物料磨机内停留时间和循环次数，成品污染小、品质高。

整套系统釆用完全负压运行，密封可靠，无粉尘外溢，成品收集釆用布袋式收尘器，除尘效率高，高于环保标准，同时限位装置保证工作过程中磨盘和磨辊不接触，振动小、噪音低。

磨粉的同时，具备烘干功能，可通热风，在磨内直接、多次与粉状物料充分接触烘干，节省一套烘干设备，通过调节热风温度，可满足不同湿度物料的烘干要求。

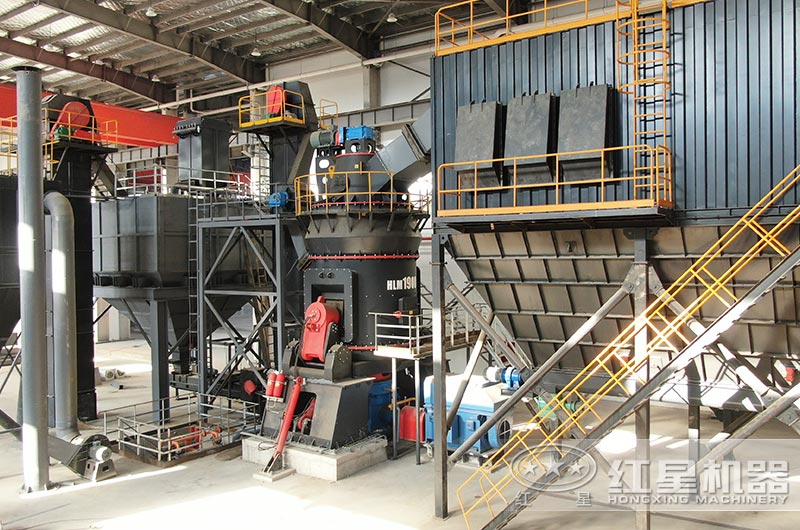

立式磨粉机工作现场图片

型号参数：

立式磨粉机目前有6种机型，煤粉立磨机、立式矿磨机、矿渣立磨机、水泥熟料预粉磨立磨机、水泥立磨机、高细立磨机，又有50款型号可选择，每小时产量6-420吨，成品细度50-800 目之间可调，下面为大家列举两款机型的立式磨粉机型号参数，可咨询了解更多。

注：矿渣易磨性(Bond)指数≤25kw/t；钢渣易磨性(Bond)指数≤30kw/t；粉磨钢渣时产量下降约30-40%。

注：原料易磨性(Bond)指数≤13kw/t

设备价格：

市场上立式磨粉机价格区间较大，从十几万到百万元左右，因具体加工需求不同，所选择型号不一样，而河南红星机器是属于源头厂家，售价即是出厂价，所以要更优惠一些，具体价格多少，可在线咨询了解。

河南红星厂家是拥有40年历史的老企业，集科研、生产、销售及售后服务于一体，形成了完整的产业链条，注重产品质量，建立了现代化检测基地，严格把控每一个生产环节，确保设备性能稳定可靠，此外，都是现货出售、发货更及时，专业经理将根据客户需求提供个性化建议，同时，还提供一系列售后服务，包括技术支持、设备安装指导及维护保养等，使用过程更有保障。

客户来厂考察设备
