圆锥破碎机 咨询工程师,免费为您设计生产方案

圆锥破碎机

结构升级丨经久耐用

最大给料尺寸:65-300mm

处理能力:12-2181t/h

红星客服头像,点击咨询 可就近参观,现在咨询可享优惠

适用场合::目前广泛用于各种硬度矿石的中碎和细碎,但不宜处理粘性物料。

产品介绍

圆锥破碎机设备介绍

圆锥破碎机,常见的二级破碎设备,经过多次结构升级以后,截止到现在,红星机器共推出了五款机型,分别是弹簧式、复合式(西蒙斯)、全液压式、多缸液压式、单缸液压式,升级后的圆锥破,无论是成料产量还是出料品味,工作性能都有了明显提升,适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

圆锥破碎机应用领域

圆锥破碎机应用领域

圆锥破碎机系列破碎机分粗碎、中碎和细碎三种,按照生产线作业模式,有固定式和移动式两个系列,可根据用户不同需求选购。

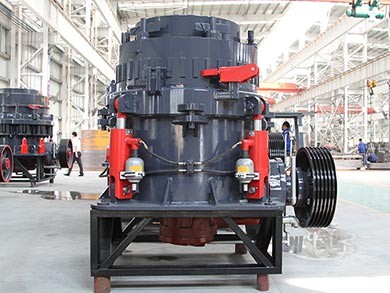

全液压圆锥破碎机

设备实拍:全液压圆锥式破碎机

复合式圆锥破碎机

设备实拍:复合式圆锥破碎机

履带式移动圆锥破碎机

设备实拍:履带式移动式圆锥破碎机

轮胎移动圆锥破碎机

设备实拍:轮胎式移动圆锥破碎机

圆锥破碎机性能优势

圆锥破优势解读

运行安全可靠: 大直径主轴和重型化主机架,保证了设备坚固耐用,运行可靠; 多点控制的独立稀油润滑系统,可确保轴承润滑的双重保护; 过铁保护装置和自动控制系统,可实现自动安全保护;

性能高、成本低: 优化破碎腔型、合理速度和冲程相结合,使设备性能稳定可靠,单机处理能力提升,产能可以达到2181吨每小时,降低生产成本;

层压破碎、成品质量好: 采用粒间层压原理作业,特殊破碎腔及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,提高了产品细料比例和立方体含量,极大程度上减少了针片状物料加工出的石子料级配合理。

圆锥破碎机现场图片

红星机器在过去40余年发展历程中,接待了成千上万的客户,我们这就为您送上前方现场发来的案例实拍。

圆锥破碎机工作现场实拍

现场实拍——固定式圆锥破工作现场

案例现场实拍

客户案例现场实拍

履带移动圆锥破碎机工作现场

现场实拍——履带式移动圆锥破碎机作业现场

圆锥破碎机工作原理

工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机工作原理

圆锥破在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿石增大。异物从破碎腔排出,如异物卡在排矿口使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。

产品内部结构图

圆锥破碎机

圆锥破碎机价格

圆锥破碎机结构先进,采用高质量原料,设备耐磨性好,使用寿命长,其价格根据型号的不同差异也较大,市场上圆锥破碎机价格10万起步,大多在50-100万之间,规格较大的在百万以上,具体设备价格要根据所选款型来确定,可以点击咨询优惠报价,红星工作人员帮您确定合适型号,提供详细报价。

红星圆锥破碎机发货现场

红星圆锥破碎机发货现场

技术参数

圆锥破碎机
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
轮胎圆锥破振动筛移动破碎站
型号 HX3S185GYS300 HX3S216GYS400 HX3S216HP300
运输长度(mm) 14500 15000 16000
运输宽度(mm) 3000 3000 4550
运输高度(mm) 4400 4500 4600
最大长度(mm) 17000 16000 17000
最大宽度(mm) 3400 3900 6900
最大高度(mm) 5800 6500 4700
重量(t) 34.5 49.5 41
轮胎配置 并装双轴 并装三轴 并装三轴
圆锥破 GYS300 GYS400 HP300
出料皮带机 B650×15M×2 B800×15M×2 B800×15M×2
返料皮带机 B650×14M B800×14M B800×16M
成品皮带机 B500×15M B800×6M B650×15M×2
振动筛之下 B800×7M B800×8M B800×9M
振动筛型号 3YK1854 3YK2160 3YK2160
履带式圆锥破碎移动站

型号WT160SC和WT250SC

型号 WT160SC WT250SC
运输外形尺寸 长度 16800mm 19000mm
宽度 3500mm 3600mm
高度 3700mm 3800mm
重量 50t 60t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600m 2600m
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm
破碎机 型号 SC160 HP400
进料口 75-360mm 75-450mm
最大进料口尺寸 360mm 450mm
最小排料口 8-25mm 8-35mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×11000mm
卸料高度 3100mm 3490mm
返料筛 卸料高度 4200mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm
卸料高度 4200mm 4200mm
柴油发动机 功率 96kw 132kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)

型号WT300HPM和WT400HPM

模型 WT300HPM WT400HPM
运输外形尺寸 长度 19000mm 19500mm
宽度 3900mm 3900mm
高度 3800mm 3800mm
重量 55t 65t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600m 2800m
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1200×6500mm
破碎机 型号 HP300 HP400
进料口 60-200mm 68-280mm
最大进料口尺寸 200mm 280mm
最小排料口 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×10000mm 1000×11000mm
卸料高度 3490mm 3690mm
返料筛 卸料高度 4400mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×11000mm 650×11000mm
卸料高度 4400mm 4400mm
柴油发动机 功率 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)
